Характер продукции

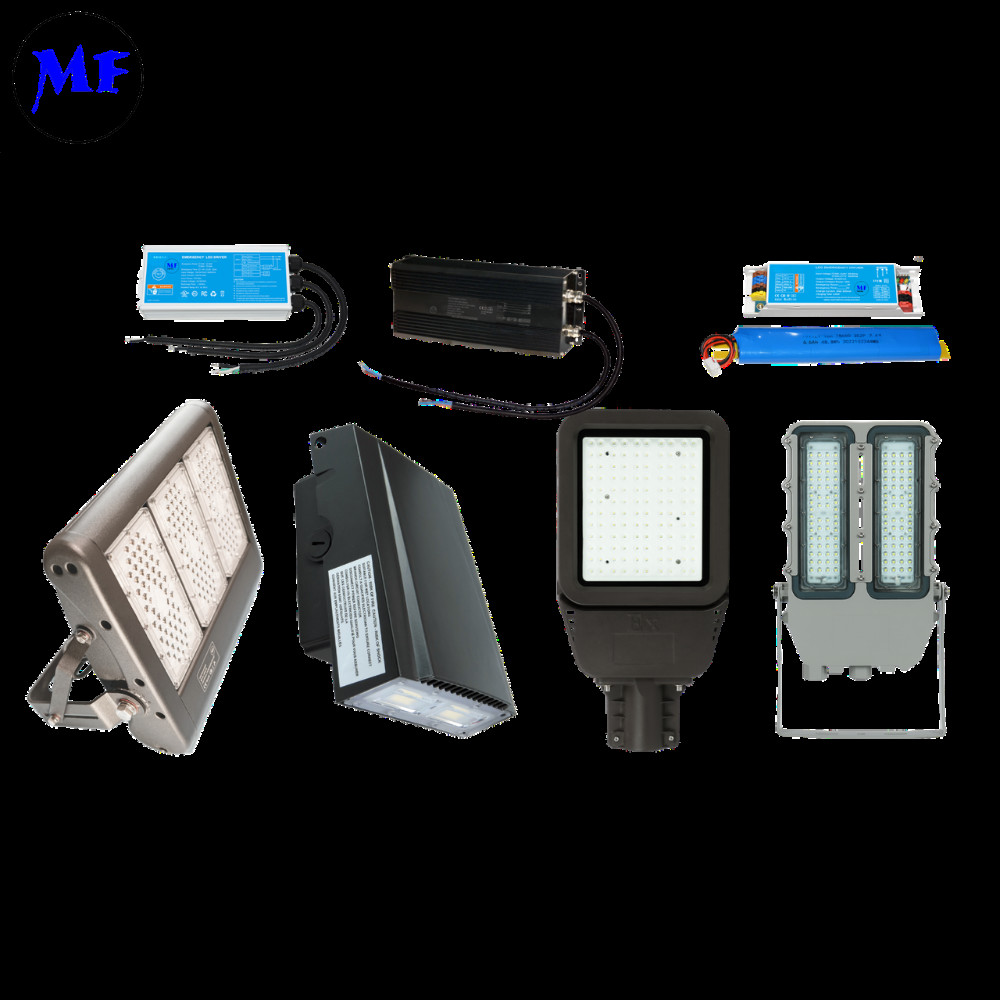

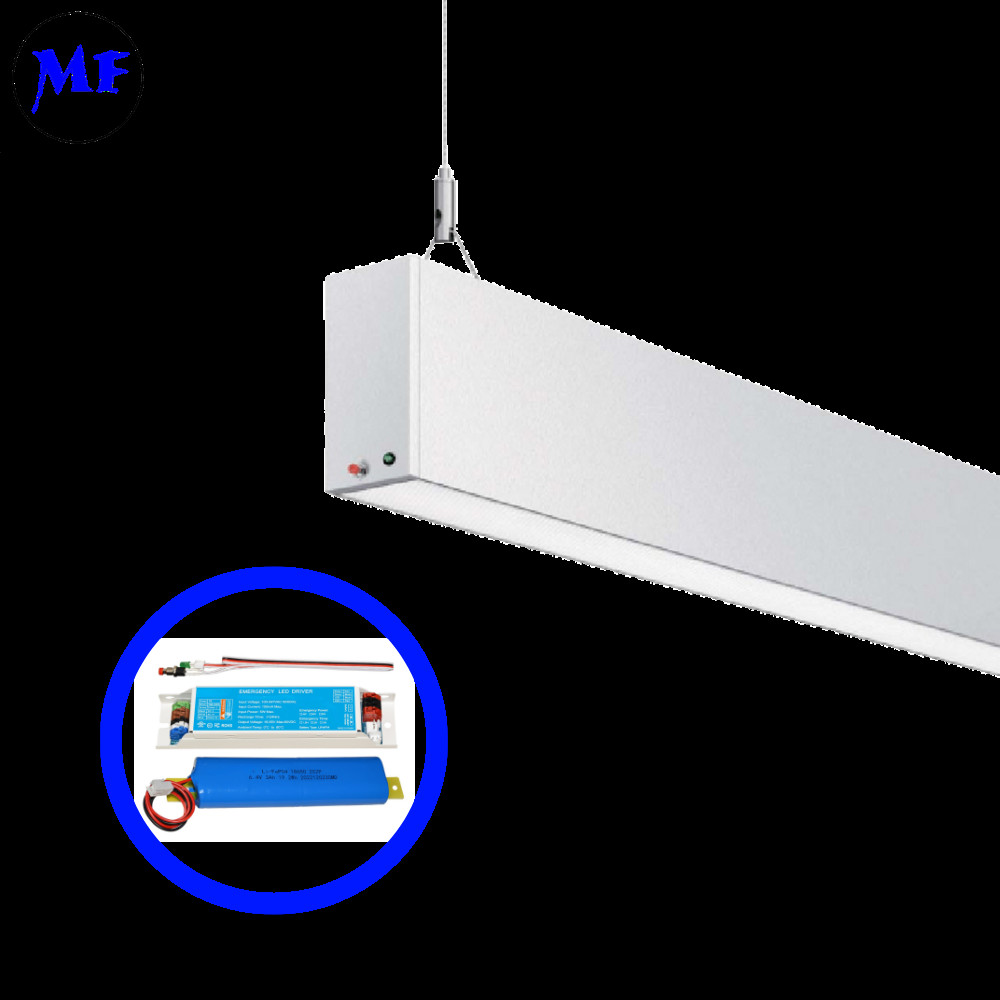

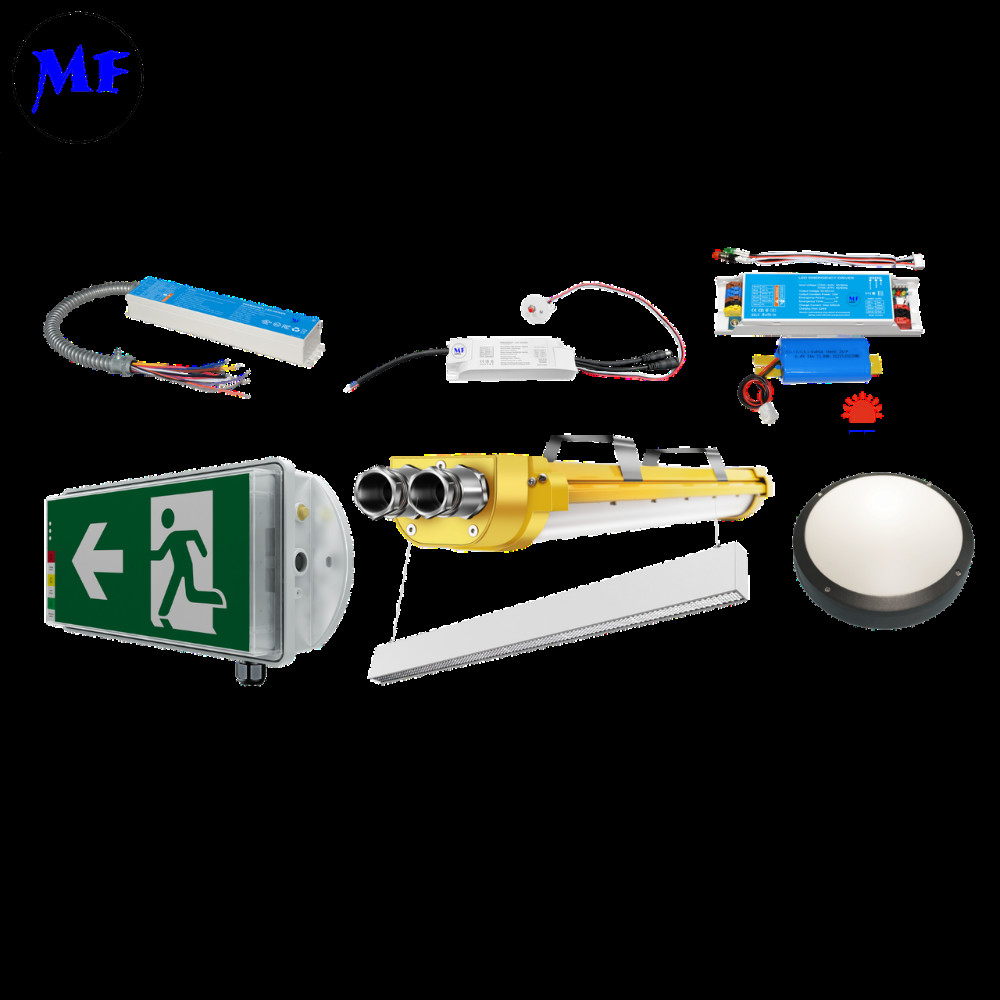

Комплект аварийного драйвера IP20 Led для светодиодных светильников, балласт для светильников Triproof, Down Light, потолочных светильников, Highbay Light
Описание продукта

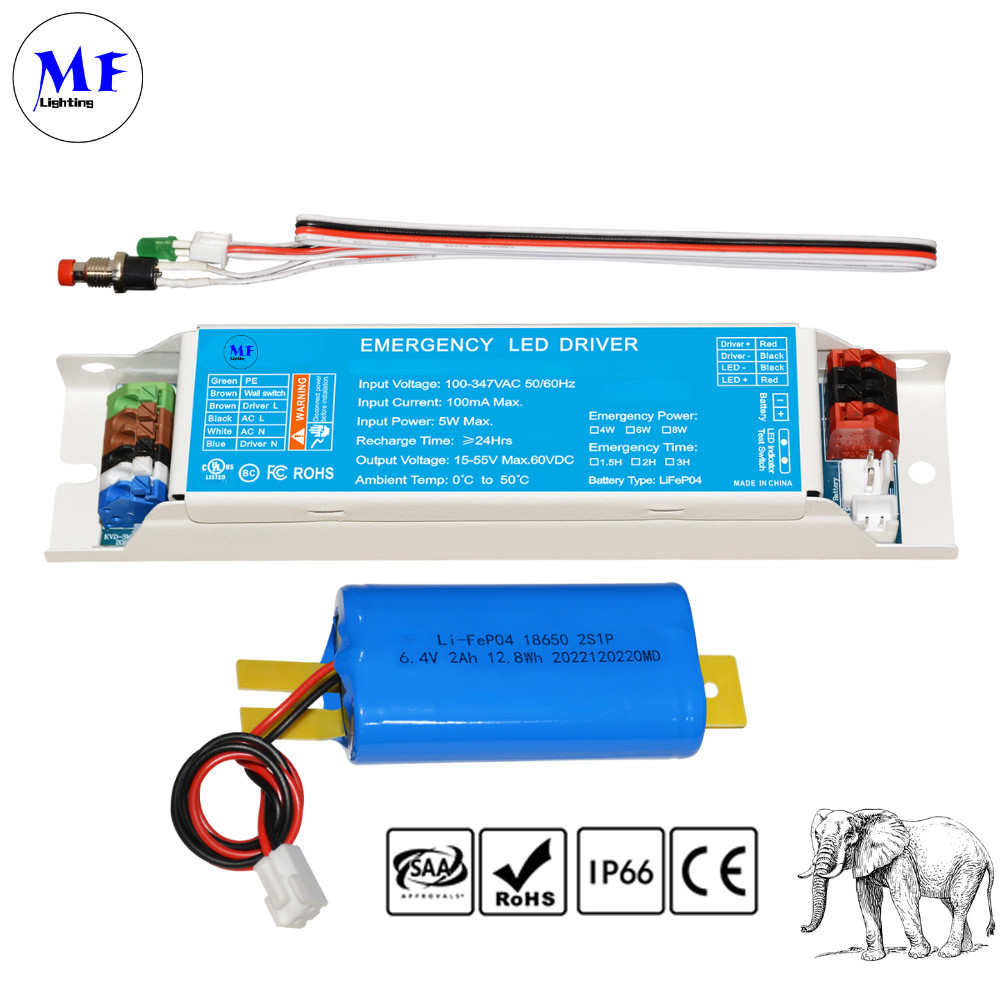

Аварийный драйвер MF-SM-xxW-8W LED - это сертифицированное по UL924/CSA решение резервного питания, оснащенное батареей LiFePO4 емкостью 3000 мАч с более чем 2000 циклами и комплексной защитой. Он поддерживает входное напряжение 100-347 В переменного тока, обеспечивает выходную мощность 6 Вт/8 Вт (15-55 В постоянного тока/60-240 В постоянного тока) с временем работы ≥1,5 ч и работает в среде 0°C-60°C. Устройство включает в себя интеллектуальные светодиодные индикаторы, автоматическое ежеквартальное тестирование и ручное моделирование аварийной ситуации, на которые распространяется 5-летняя гарантия для коммерческих/промышленных осветительных приборов.
Сертифицированная безопасность и соответствие требованиям
Соответствует строгим стандартам безопасности UL924 и CSA C22.2 NO.141 с соблюдением требований RoHS, обеспечивая надежную работу в критически важных осветительных приборах.
Передовая технология аккумуляторов
Оснащен высокоемкой батареей LiFePO4 емкостью 3000 мАч с более чем 2000 циклами зарядки и комплексной защитой от перезаряда, переразряда и коротких замыканий.
Универсальная совместимость по питанию
Поддерживает широкий диапазон входного напряжения (100-347 В переменного тока) с двумя вариантами выходного напряжения (15-55 В постоянного тока/60-240 В постоянного тока), что делает его адаптируемым к различным конфигурациям освещения.
Интеллектуальная работа и мониторинг
Встроенные светодиодные индикаторы предоставляют четкие обновления статуса, а автоматические ежеквартальные самотесты и кнопка ручного тестирования обеспечивают непрерывную надежность системы.
Прочный и удобный в обслуживании
Разработан для работы в суровых условиях (0°C-60°C) с минимальными требованиями к техническому обслуживанию, на который распространяется ведущая в отрасли 5-летняя гарантия.
Особенности
Соответствует большинству стандартов безопасности для освещения
Стандарт CSA C22.2 NO.141 UL924
Внешняя литий-железо-фосфатная батарея
Защита батареи: защита от перезаряда, защита от переразряда, защита от короткого замыкания
Индикатор показывает различные режимы работы
Батареи выдерживают 2000 циклов стандартного CH и стандартного DCH
Соответствует требованиям RoHS
Технические характеристики:
| Универсальное входное напряжение: |
100-347 В переменного тока 50/60 Гц |
| Входной ток переменного тока: |
Макс. 100 мА |
| Номинальная мощность переменного тока: |
Макс. 5,0 Вт |
| Ток зарядки аккумулятора: |
250 мА |
| Время зарядки: |
≥24 часа |
| Выходной ток и напряжение: |
15-55 В постоянного тока/60-240 В постоянного тока |
| Время работы в аварийном режиме: |
≥1,5 ч |
| Аккумулятор: |
Li-Fep04 2000 мАч-6,4 В |
| Выходная мощность: |
8 Вт |
| Полная гарантия: |
5 лет |
| Диапазон рабочих температур: |
Li-Fep04 от 0°C до 60°C (от 32°F до 104°F) |
Схема подключения
Стандартизированная система цветовой кодировки
Зеленый/желтый: защитное заземление (PE)
Синий: нейтральный вход (AC N)
Коричневый/черный: вход под напряжением (AC L)
Красный/черный: аварийный выход к светодиодной матрице
Интеграция двух цепей
Одновременное подключение к основному питанию (AC L/N) и аварийному драйверу
Поддерживает отдельные пути для нормальной и аварийной работы
Соединения интерфейса драйвера
Выделенные клеммы для входа светодиодного драйвера (Driver L/N)
Четко обозначенные выходы аварийной цепи (Driver +/-)
Точки подключения нагрузки
Положительные/отрицательные клеммы для светодиодной матрицы (LED +/-)
Предназначен для прямого подключения к осветительным приборам
Соответствие требованиям безопасности
Правильное разделение цепей переменного и постоянного тока
Четкая идентификация всех точек подключения в соответствии со стандартами IEC
Физическая конфигурация
Встроенная конструкция клеммной колодки
Предусмотрены меры по снятию натяжения проводов
Размеры
Состояние светодиода и кнопки тестирования
СВЕТОДИОДНЫЙ ИНДИКАТОР
Зеленый пульсирующий режим: режим зарядки
Зеленый стабильный: аккумулятор полностью заряжен
Красный мигающий: сбой, как указано ниже
Красный мигает один раз в секунду: аккумулятор не подключен
Аккумулятор неисправен
Красный мигает четыре раза в секунду: сбой нагрузки в аварийном режиме, обрыв цепи/короткое замыкание
КНОПКА ТЕСТИРОВАНИЯ1: 0S
2: В смоделированных аварийных ситуациях, короткое нажатие один раз для выхода и возврата в нормальное состояние зарядки3: 0S
ЕЖЕКВАРТАЛЬНЫЙ САМОТЕСТ
Когда аварийный драйвер включен, каждые 180 дней±1 день автоматически входит в аварийное состояние, продолжительность аварийного режима до разряда батареи, затем возвращается в состояние включения питания.
Инструкции по установке
1: Если он используется впервые или не входит в нормальное рабочее состояние после чрезмерного разряда, необходимо подключить основное питание для активации аварийного источника питания и заряжать его в течение 24 часов. Пожалуйста, используйте оригинальную аварийную батарею.
2: При установке и использовании, пожалуйста, держите его подальше от источников тепла и используйте только в определенном диапазоне рабочих температур.
3: Следует хранить в прохладном, сухом месте.
4: После длительного хранения перезаряжайте не реже одного раза в 6 месяцев по мере необходимости.
5: Тестирование аварийного драйвера должно длиться более 1 минуты, не нажимайте кнопку тестирования часто.
Применение
Применение:
Коммерческие помещения
Торговые центры, офисы и розничные магазины, требующие аварийного освещения, соответствующего требованиям UL924, для безопасной эвакуации.
Здравоохранение и образование
Больницы и школы, нуждающиеся в надежном резервном освещении в критических зонах.
Промышленные объекты
Склады и заводы, требующие надежной работы при температуре 0-60°C с временем работы 1,5 часа.
Транспортная инфраструктура
Аэропорты и метро, где автоматическое аварийное освещение является обязательным.
Гостиничные заведения
Отели и конференц-центры, нуждающиеся в незаметных, высокопроизводительных аварийных системах.
