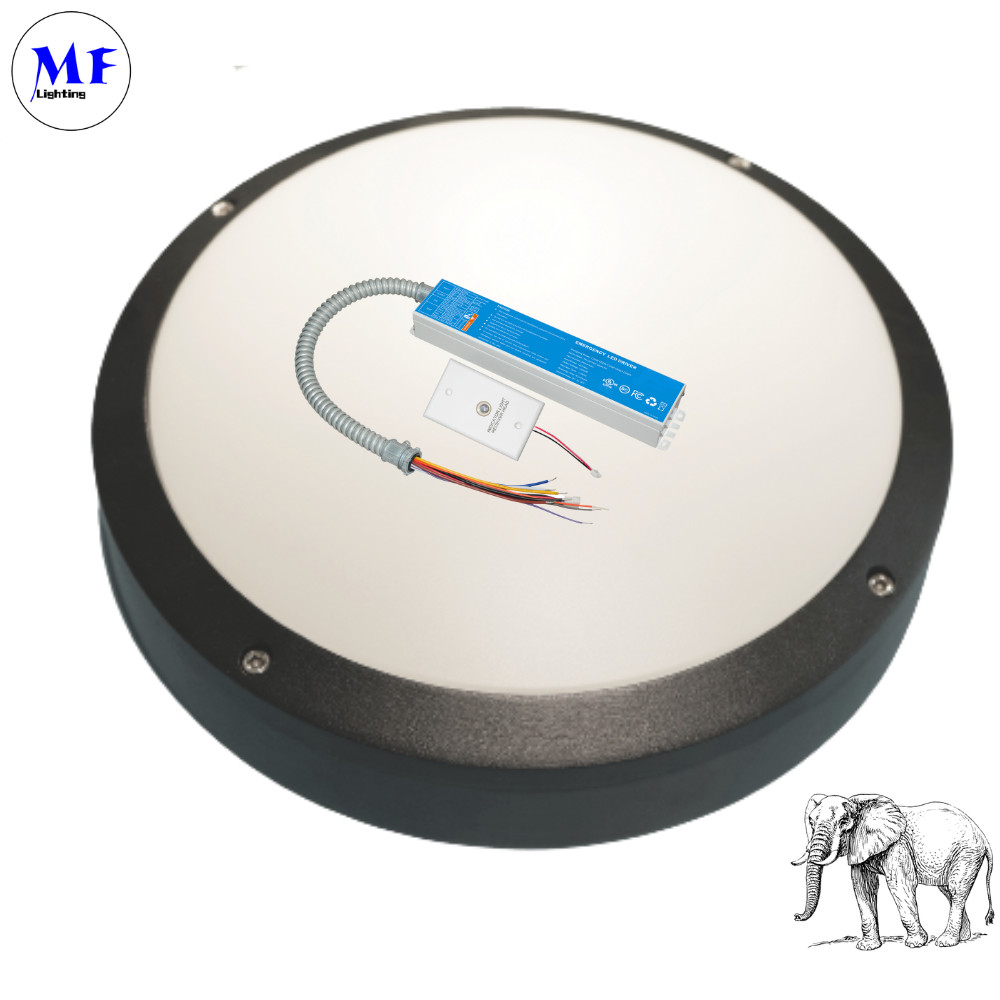

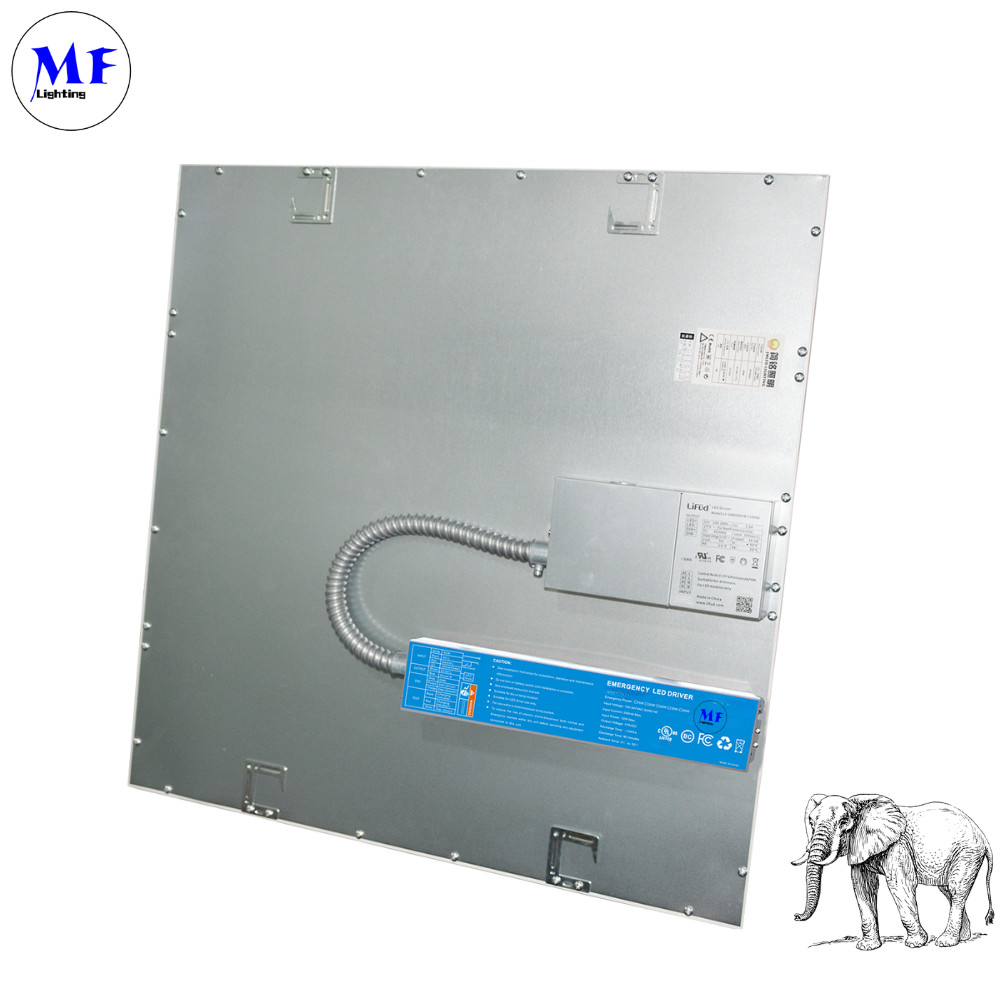

IP40 15W светодиодный экстренный драйвер для потолочного освещения

Характер продукции

 IP40 15W Аварийный балласт для светильников UL Listed LED Emergency Driver для потолочного светильника

описание продукта

Описание

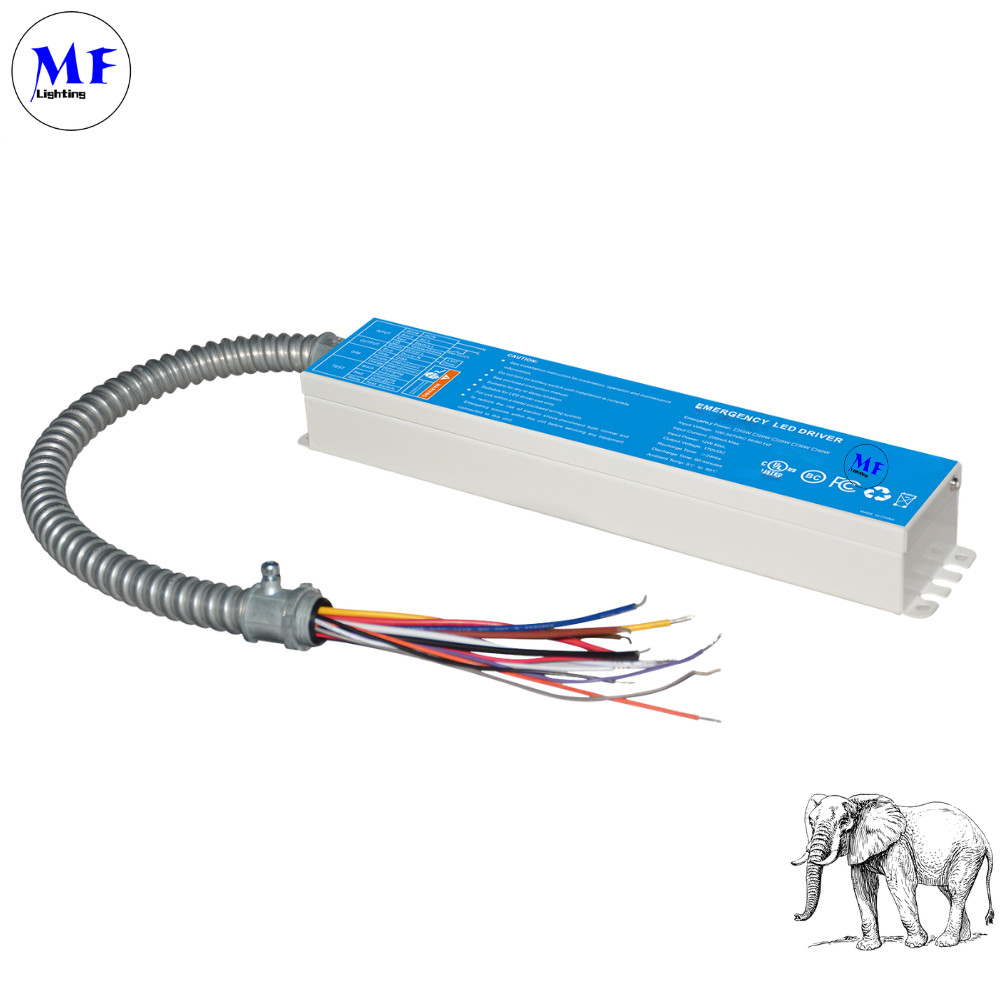

Аварийный драйвер MF-EM-xxW-170 LED - это надежное и универсальное решение резервного питания, предназначенное для поддержания освещения во время отключения электроэнергии переменного тока. Соответствуя стандартам UL924 и CSA C22.2 NO.141, он обеспечивает аварийное питание от 15 Вт до 40 Вт со стабильным выходом 170 В постоянного тока, питаясь от долговечных литий-ионных батарей, обеспечивающих 90 минут работы. Драйвер оснащен функцией самотестирования, выполняющей автоматические 30-секундные ежемесячные тесты и полные годовые тесты разряда для обеспечения надежности системы. Он поддерживает несколько вариантов управления, включая диммирование 0-10 В, диммеры TRIAC и работу на основе датчиков (DC12V/AC120V), что делает его адаптируемым для различных настроек освещения. Благодаря широкому диапазону входного напряжения (100-347 В переменного тока), защите от перегрева и 5-летней гарантии, он рассчитан на долговечность и безопасность. Компактный дизайн (12,01" × 2,36" × 1,57") делает его идеальным для коммерческих, промышленных и жилых помещений, где аварийное освещение необходимо.


Преимущество:

Соответствие нормативным требованиям
Сертификация UL924 и CSA C22.2 NO.141 для США/Канады, обеспечивающая безопасность и надежность в аварийном освещении.
Широкий диапазон мощности
Предлагает аварийный выход 15–40 Вт с напряжением 170 В постоянного тока, поддерживая различные нагрузки освещения для коммерческого/жилого использования.
Интеллектуальное самотестирование
Автоматически выполняет 30-секундные ежемесячные и полные годовые тесты разряда, активно обнаруживая проблемы в системе или батарее.
Совместимость с несколькими элементами управления
Работает с диммерами 0-10 В, диммерами TRIAC и датчиками DC12V/AC120V для гибкой интеграции освещения.
Надежная резервная батарея
Литий-ионные батареи обеспечивают 90-минутную работу с 24-часовой подзарядкой, а также защиту от перегрева для безопасности.
Компактный и прочный
Компактный дизайн (12,01"×2,36"×1,57") с 5-летней гарантией, рассчитанный на долгосрочную работу в суровых условиях.

Особенности
UL Listed для США и Канады
Внесен в список UL924 и протестирован в соответствии с CSA C22.2 NO.141 Установка на месте или на заводе
Высокое выходное напряжение
Низкое энергопотребление Соответствие требованиям CEC
Постоянная выходная мощность
Самотестирование
Батарея: защита от перегрева


Технические характеристики

​

Входное напряжение	100~347 В переменного тока, 50/60 Гц
Входной ток	200 мА макс.
Номинальная входная мощность	12 Вт макс.
Выходное напряжение	170 В постоянного тока
Аварийное питание	15 Вт
Время перезарядки	24 часа
Время разряда	90 минут
Батарея	Литий-ионная 2500 мАч-14,8 В
Гарантия	5 лет
Температура окружающей среды	32~122 F(0....+50 ºC)
Вес	3,66 фунта (1,4 кг)
Степень защиты IP	IP40

​​

РАБОТА (СОСТОЯНИЕ ИНДИКАТОРА)	Примечания
Горит красным	Система в порядке/переменный ток в порядке
Мигает красным (1 с включено, 1 с выключено, циклически)	Резервный микроинвертор работает в Аварийный режим
Мигает красным (0,5 с включено, 0,5 с выключено, циклически)	Батарея не обнаружена, проверьте подключение батареи

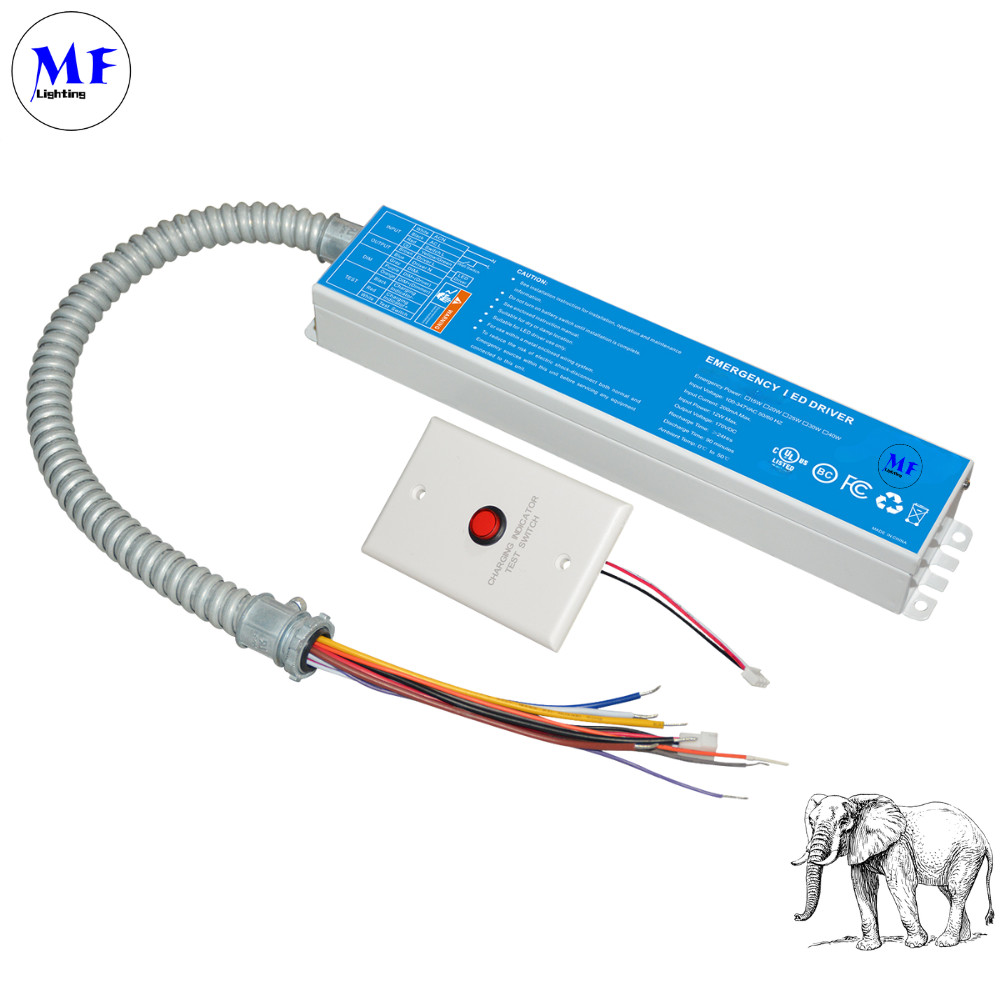

Кнопка тестирования
0S
0S

​

разный размер

​

Модель №.	Выход                  Напряжение	Аварийное             Мощность	Батарея Тип
MF-EM-15W-170	170 В постоянного тока	15 Вт	Литий-ионная 2500 мАч-14,8 В
MF-EM-25W-170		25 Вт	Литий-ионная 4400 мАч-14,8 В
MF-EM-30W-170		30 Вт	Литий-ионная 5200 мАч-14,8 В
MF-EM-40W-170		40 Вт	Литий-ионная 5000 мАч-18,5 В

​

​Самотестирование
Содержит схему управления/мониторинга, которая будет выполнять 30-секундный тест разряда один раз в месяц и тест разряда один раз в год. В это время устройство имитирует сбой питания переменного тока и автоматически переключается в аварийный режим. Во время планового тестирования устройство будет контролировать работу светодиодной нагрузки, напряжение батареи и продолжительность аварийного режима, если устройство обнаружит какие-либо проблемы, индикатор быстро мигнет.

Схема подключения

Основное подключение переменного тока
Показывает основную проводку для прямого ввода питания переменного тока (100-347 В) в аварийный драйвер
Включает нейтральные (AC-N) и линейные (AC-L) соединения с надлежащим заземлением
Интеграция системы диммера 0-10 В
Иллюстрирует подключение к диммируемым светодиодным драйверам 0-10 В
Подробности проводки для линий управления dim+ (фиолетовый) и dim- (розовый)
Поддерживает аварийную функциональность, обеспечивая управление диммированием
Совместимость с диммером TRIAC
Демонстрирует проводку для систем диммирования с фазовым отсечением (TRIAC)
Показывает правильное подключение горячих (черный), нагрузочных (красный) и нейтральных (белый) проводов диммера
Включает требования к заземлению для снижения шума
Настройка управления настенным выключателем
Предоставляет простую конфигурацию проводки управления включением/выключением
Поддерживает возможность аварийной работы
Показывает правильную проводку ножки выключателя для надежной работы
Интеграция датчика DC12V
Подробности подключения низковольтного датчика (12 В постоянного тока)
Иллюстрирует проводку питания датчика и интерфейс управления диммированием
Показывает поддержание функции аварийного освещения
Применение датчика AC120V
Охватывает установку датчика линейного напряжения
Демонстрирует правильную проводку нагрузки датчика
Включает защиту цепи аварийной работы

Измерение

Применение

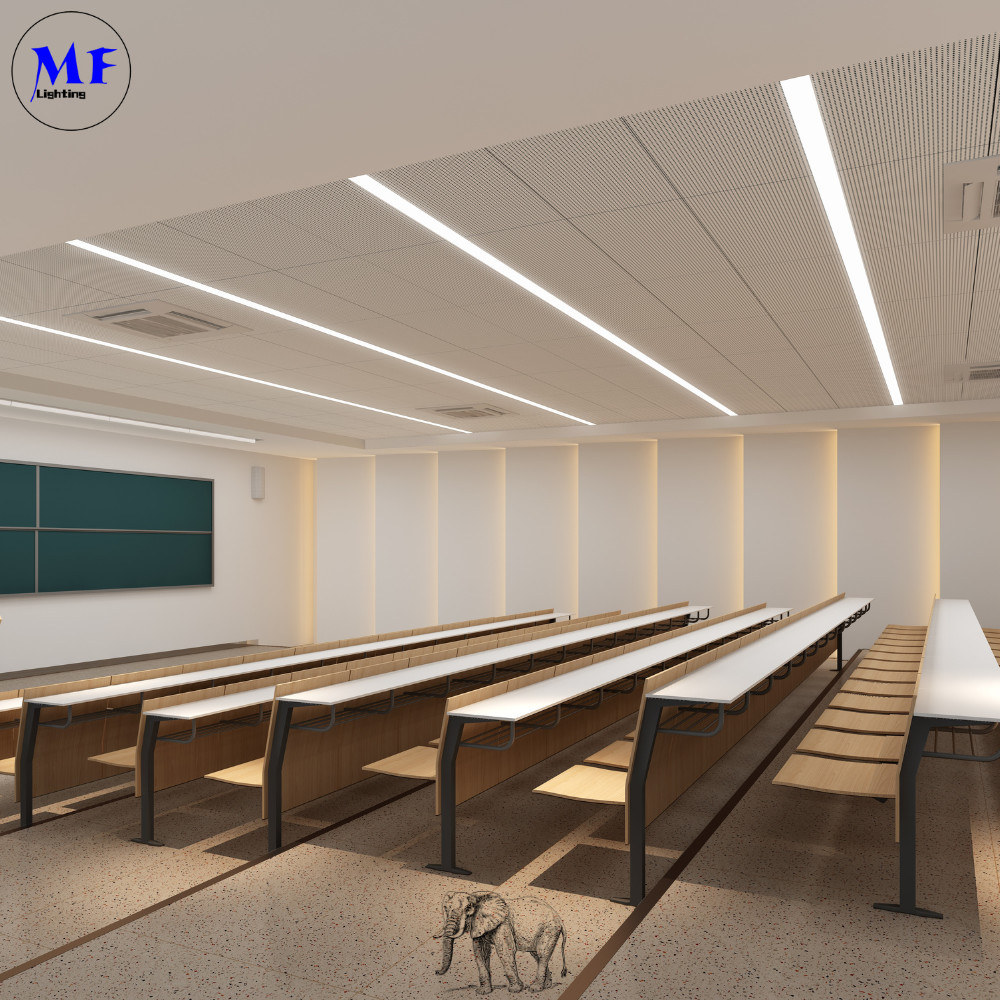

1. Коммерческие и офисные здания
Сценарий: Аварийное освещение в коридорах, лестничных клетках и знаках выхода.
Конфигурация: Обычно используется схема 2 (Настенный выключатель) или схема 4 (Недиммируемый настенный выключатель) для простого управления включением/выключением.
Почему? Обеспечивает соответствие правилам безопасности (UL924), сохраняя при этом освещение во время отключения электроэнергии.
2. Розничные магазины и выставочные залы
Сценарий: Диммируемое светодиодное освещение для регулируемой атмосферы.
Конфигурация: Использует схему 1 (Диммер 0-10 В) или схему 5 (Датчик DC12V) для плавного управления диммированием.
Почему? Позволяет регулировать яркость, обеспечивая при этом функциональность аварийного освещения.
3. Театры, отели и рестораны
Сценарий: Освещение настроения с резервным аварийным питанием.
Конфигурация: Использует схему 3 (Диммер TRIAC) для совместимости с диммированием с фазовым отсечением.
Почему? Поддерживает традиционные настенные диммеры, обеспечивая резервное питание в аварийных ситуациях.
4. Промышленные и складские помещения
Сценарий: Высокое освещение с аварийным режимом работы.
Конфигурация: Использует схему 6 (Датчик AC120V) для освещения, активируемого движением.
Почему? Повышает энергоэффективность с помощью управления датчиками, отвечая при этом требованиям безопасности.
5. Жилые дома и умные дома
Сценарий: Аварийное освещение в коридорах или критических зонах.
Конфигурация: Использует схему 2 (Настенный выключатель) или схему 5 (Датчик DC12V) для автоматизации.
Почему? Обеспечивает плавную интеграцию с системами освещения дома, обеспечивая при этом безопасность.
