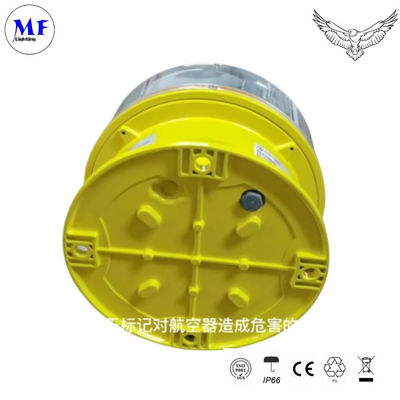

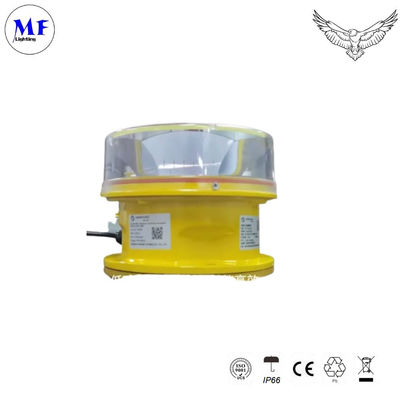

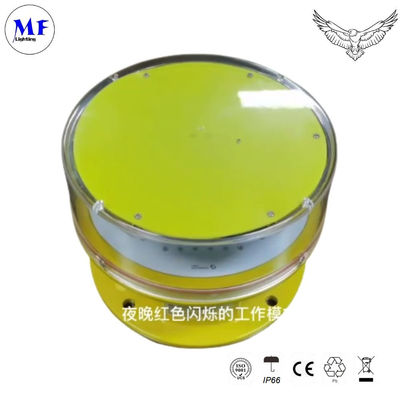

600 Вт. световой барьер для авиации

Характер продукции

Нержавеющая сталь IP66 600W Авиационный световой барьер для высокогорного здания

• Приложение 14 ИКАО, том 1, седьмое издание, 2016 г., таблица 6.3 Средний

  Интенсивность светового препятствия типа А
• FAA L-865



  особенности

  Электрические



  1.CREE Сверхвысокая интенсивность светодиода как источника света с экономией энергии
  потребление и обслуживание, чем лампы накаливания или галогена
  2. лампаСиловое питание доступно в режимах постоянного тока ((12V, 24V, 48V) или AC ((110-240VAC)

  - Что?

Физические - Что?

1.Уникальный дизайн и защищенный от УФ-излучения поликарбонатный рефлектор для сближения света
2.Ультрафиолетовая защита Порошкообразное покрытие ярко-желтого цвета обеспечивает лучшую видимость
3Основной материал - литой алюминий, который обладает сильной коррозионной стойкостью, защитой от ударов и вибраций.
4.Вентил выравнивания давления установлен под основанием, чтобы убедиться, что воздух может пройти, но вода избегается,так что вся температура света не будет высокой, чтобы избежать влажного воздуха из-за разницы давления и температуры.

Проектирование системы - Что? - Что?

1Встроенный фотоэлемент для работы днем/ночью (от рассвета до рассвета)
2Защита от приливов и молний

Необязательно

1.Сухой контакт Выход сигнализации для дистанционного контроля
2.Синхронизация GPS
3.Инфракрасный светодиод для пилота с использованием NVG

Характеристики света

- Что?

Источник света	Светодиод высокой интенсивности CREE
Доступные цвета	Белый ((Другой цвет не требуется)
Интенсивность ((cd)	≥20 000cd (днем) ≥2000cd ((ночью)
Горизонтальный выход ((градусы)	360
Вертикальная дивергенция ((грады)	3
Характеристики вспышки	20-60 вспышек в минуту (фабричная настройка: 20 fpm)
Режим работы	Работа 24 часа в сутки, 2 различных режима
LED Life Experience ((часы)	> 100000

Рабочее напряжение	DC ((12V, 24V, 36V, 48V) или AC ((110-240VAC)
Мгновенная мощность	600
Средняя мощность ((W)	20 Вт ((20 оборотов в минуту)
Молниевая волна	IEC61000-4-5 L- N ±3kV, IEC61000-4-5 L- PE ±6kV, IEC61000-4-5 N- PE ±6kV
Электростатические	IEC61000-4-2 Контактный разряд 8 кВ
Защита цепи	Интегрированный

- Что?

Физические характеристики - Что?

Рабочее напряжение	DC ((12V, 24V, 36V, 48V) или AC ((110-240VAC)
Мгновенная мощность	600
Средняя мощность ((W)	20 Вт ((20 оборотов в минуту)
Молниевая волна	IEC61000-4-5 L- N ±3kV, IEC61000-4-5 L- PE ±6kV, IEC61000-4-5 N- PE ±6kV
Электростатические	IEC61000-4-2 Контактный разряд 8 кВ
Защита цепи	Интегрированный

- Что?

Факторы окружающей среды

Температура окружающей среды ((°C)	-40 ~ 65
Температура хранения ((°C)	-55 ~ 70
Влажность	10%-95% RH ((Без конденсации)
Скорость ветра	240 км/ч
Водонепроницаемость	IP66





Соответствие

ИКАО	Приложение 14 том 1 "Проектирование аэродрома и Операции ∆ Седьмое издание июль 2016 г., таблица 6.3 Белый световой барьер средней интенсивности типа А
FAA	L-865



Доступные возможности

Совместимые с NVG (очки ночного видения) светодиоды

Сигнализация GPS мигает

Выход сухой контакт

Скорость мигания

Конфигурация

Модель	Вводная мощность	Вспышка	Цвет линзы	Фотоэлементы	Сигнализация сухого контакта	Сигнализация GPS мигает	Контроль
MF-LI-A2	110-240Vac&48dc 12 Вдc 24Vdc 36Vdc	Устойчиво. 20FPM 60FPM 40FPM 30FPM	Белый ((Другой цвет не требуется)	Встроенная фотоэлементация Нет фотоэлементов	Никакой тревоги.	Нет синхронизации GPS SNYC	Используется в одиночку Используется с контроллером











Диаграмма проводки









MF-MI-A2 свет средней интенсивности используется на вершине высокогорной

Здание, высокий дымоход, вышки маркировки (телекоммуникации, GSM,

Микроволновка и телевизор), высокий столб, башенный кран, ветряная турбина и т.д., когда

высота препятствий составляет от 105 до 150 метров, и большую часть времени работают

с лампами низкой интенсивности и лампами средней интенсивности типа B, установленными на

Ниже.
